科威運動控制器在紙管機上的應用
一、 紙管機概述

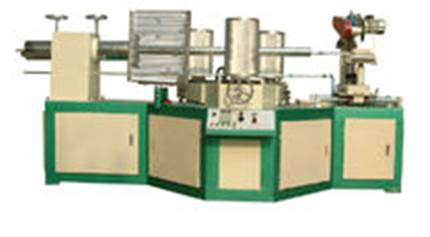

紙管機，顧名思義，就是生產紙管的機器設備，所生產的紙管應用于各行業，化纖工業用管、薄膜工業用管、印刷工業用管、造紙工業用管、皮革工業用管、食品包裝用管、建筑行業用管、展覽行業用管等。紙管機的類型也多種多樣，最常見的紙管機就是螺旋紙管機和平卷式紙管機。
二、 科威公司紙管機案例說明
科威公司紙管機電氣配置方案主要針對目前市面上的螺旋紙管機，公司產品配置為1臺觸摸屏+1臺運動控制器+1套0.75KW伺服。設備運行模式為典型追剪模式。目前使用客戶為紹興揚豐紙管機械設備有限公司。

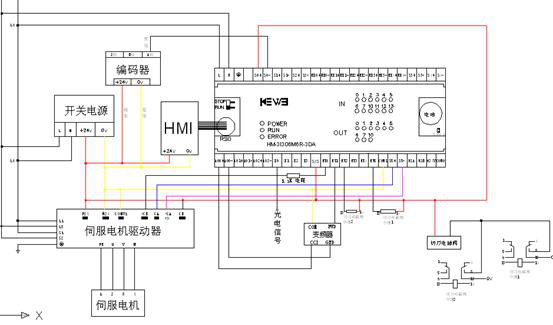

三、系統電氣原理圖紙
四、機械基本尺寸及伺服、變頻器參數
1. 絲桿導程，即絲桿走一圈移動的距離：10 mm
2. 編碼器線數：2000
3. 編碼器滾筒直徑：55 mm
(絲桿及編碼器不可隨意更換，若更換請聯系系統開發人員)
4. 伺服參數：
Pn-01：100
Pn-02：1
Pn-03：0
Pn-04：1
Pn-40：15
5. 主機變頻器參數：
F0.00：5
F0.02：1
F0.08：4
F0.09：4
(變頻器型號不同，設置的參數也可能不同，主要設置變頻器"啟停控制方式"，"速度給定方式"，"加減速時間"等參數，"啟停控制方式"選擇端子控制，"速度給定方式"選擇電流模擬量4~20mA給定)
6. 托輥變頻器參數：依據主機變頻器參數設置方法來設置。
五、設備操作說明

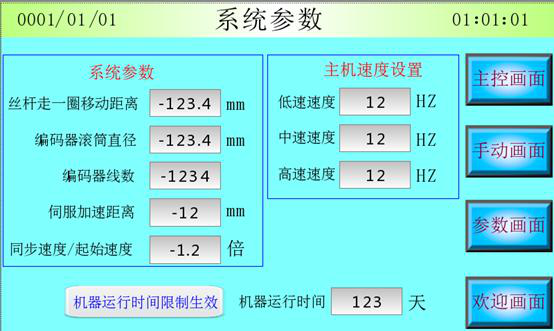

1. 系統參數設置
切換至"參數畫面"，在選擇"系統參數"，進入此頁面需輸入密碼。
主機速度設置：主機變頻器運行頻率設置，分為"低速"，"中速"，"高速"3檔，單位HZ，設置范圍0~50。
伺服加速距離：伺服速度由0加速至與紙管速度同步時，切臺移動的距離。設置范圍10~99，默認值設為10mm。
同步速度/起始速度：同步時PLC發出的脈沖頻率與起始時PLC發出的脈沖頻率的比值，設置范圍1~3，默認值設為1.5。
機器運行時間：限制出廠后機器運行的時間，當"機器運行時間限制生效/失效"按鈕顯示為"機器運行時間限制生效"時，機器運行指定天數后停機，不可運行;當顯示為"機器運行時間限制失效"時，機器可一直運行;

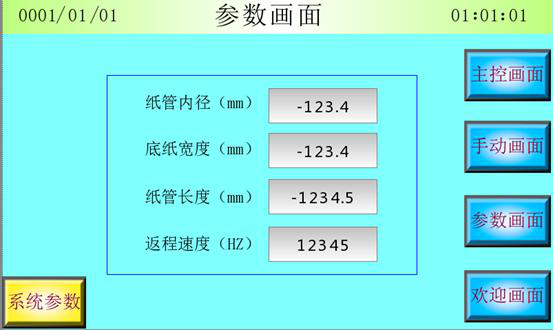

2.參數設置
"紙管內徑"、"底紙寬度"、"紙管長度"等參數根據紙管參數來設置。
返程速度：切刀完成切管動作后，伺服回原點時接收的脈沖頻率，單位HZ，設置范圍200~30000，默認值設為1000。

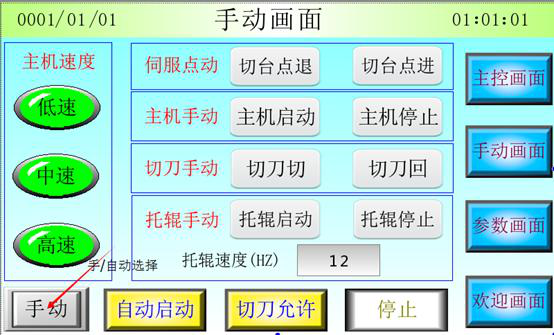

3. 手動操作
切換至"手動畫面"，將"手/自動選擇"按鈕打到"手動"檔，由各手動按鈕操作相應機構。
"低速"、"中速"，"高速"按鈕用來切換主機變頻器速度，各檔的速度在"系統參數"畫面設置。
托輥變頻器速度由參數"托輥速度"設置，單位HZ，范圍0~50。
"手動"狀態下，"自動啟動"、"切刀允許"等按鈕失效;"停止"按鈕有效，可停止所有動作。

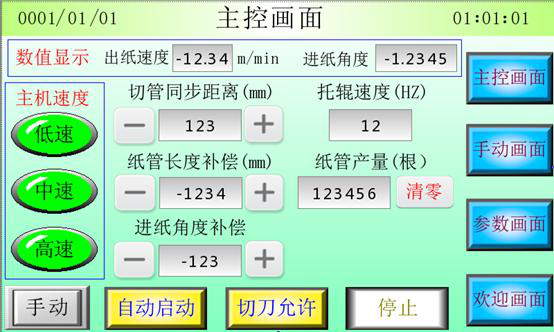

4. 自動操作
切換至"主控畫面"，在第一次自動運行開始前，先進行參數設置。將"紙管長度補償"、"進紙角度補償"等清為0。
切管同步距離：切刀切下至切刀縮回，切臺移動的距離。在不超過切臺最大行程的情況下，依實際情況設定。
托輥速度：自動運行時，托輥變頻器的頻率，單位HZ，設置范圍0~50。
主機速度：選擇自動運行時主機變頻器的速度檔位。
參數設置完成后，將"手/自動選擇"按鈕打到"自動"檔，以下是自動運行操作步驟：
1)點擊"自動啟動"按鈕，按鈕上的字體顏色變?yōu)榧t色，則表示點擊生效。點擊后，若切臺未在原點位置，切臺會自動先回原點。
2)在切刀可運行，即切刀動作時不會傷害到操作人員的情況下，點擊"切刀允許"按鈕。
3)點擊"自動啟動"、"切刀允許"，且切臺回到原點位置后，進入到自動運行狀態。
4)切管時，若出現速度不同步的情況，可通過"進紙角度補償"來調整同步速度。
若切臺速度快于出紙速度，減小"進紙角度補償"值; 若切臺速度慢于出紙速度，增大"進紙角度補償"值;可通過"+"，"-"按鈕更改，也可直接設置，補償值在-100~100之間，不可過大。
5)在速度同步的情況下，若切出的紙管長度與設置的紙管長度有偏差，可通過增大或減小"紙管長度補償"值來補償長度。注：調整"進紙角度補償"值會對切出的紙管長度產生影響，所以必須先確定是否同步，然后在補償紙管長度。
6)出現故障或進行了錯誤操作或需要停機時，點擊"停止"按鈕。
三、調試說明
1. 變頻器方向
"手動"狀態下，操作主機變頻器和托輥變頻器，若發現方向錯誤，交換電機U,V,W三根線中的任意兩根線。
2. 伺服方向
"手動"狀態下，點擊"切臺點進"按鈕時，切臺應向出管的方向運行;點擊"切臺點退"按鈕時，切臺應向原點方向運行。若切臺運行方向反了，調整伺服Pn-04的值，并進行斷電保存。注：Pn-04只能設置為0,1。
3. 切臺回不到原點
自動切管時，回不到原點位置，是因為切臺還沒有回到原點，下一次切管動作就又開始了。此時應增大"參數設置"畫面中的"返程速度"值，或減小主機運行速度。
4. 機器振動明顯
改善機器振動的方法有：1)增大"系統參數"畫面中的"伺服加速距離"。注：("伺服加速距離"×2+"切管同步距離")要小于切臺最大行程。2)減小伺服參數Pn-40，建議最低調為10。3)減小主機速度。
